Prinsip Kerja Frékuénsi Luhur Solid State

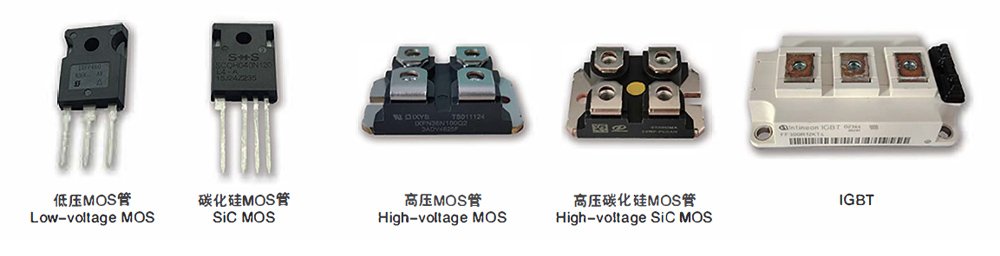

Nu disebut "frekuensi tinggi solid state" sabab ngagunakeun transistor (MOS field effect transistor atawa IGBT) salaku komponén inverter utama. Teu kawas tabung vakum anu kerung (interior pinuh ku gas mulia, jadi bisa disebut "gas"), transistor anu padet.

Frékuénsi tinggi kaayaan padet mangrupikeun produk anu diropéa tina tabung vakum frekuensi tinggi, sareng sirkuit utami sami sareng frekuensi sedeng thyristor, tapi béda sareng frekuensi tinggi tabung vakum. Prinsip dasarna nyaéta kieu:

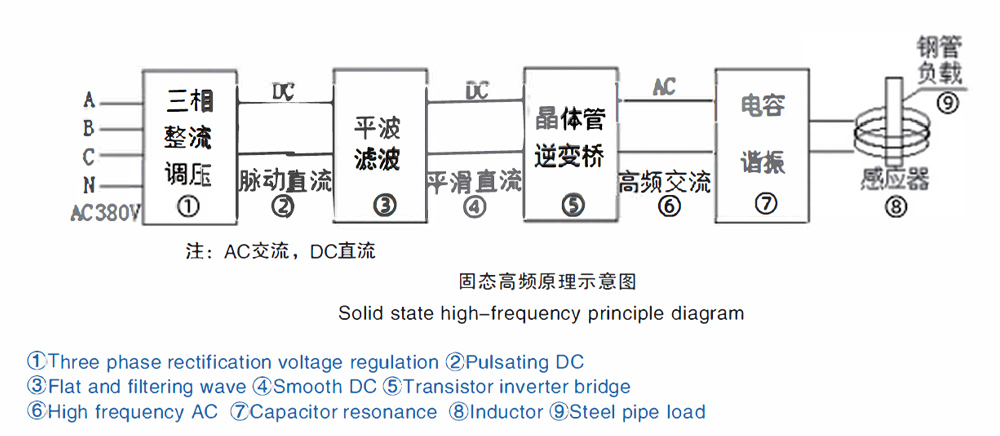

Normal tilu-fase AC (380V jeung frékuénsi 50HZ di Cina) dirobah jadi tegangan adjustable pulsating DC ku ngaliwatan sirkuit rectifying (SCR atawa dioda jeung IGBT), DC ieu disaring atawa gelombang datar jadi smoothing DC, lajeng lebet kana sasak inverter (ngagunakeun transistor kakuatan badag MOSFET atanapi IGBT) jadi arus frékuénsi luhur. Arus frékuénsi luhur ieu disadiakeun pikeun résonansi beban circuit tank bisa dipaké pikeun logam heating.Inverter unit kakuatan sasak adopts modular structure.each modul kakuatan pasangan nyaeta same.tapi jumlah modul kakuatan dipaké variasina gumantung kana power.Whether alat-alat nu badag atawa leutik, struktur dasarna sarua.The resonant tank circuit aya dina runtuyan atawa tegangan kaluaran sajajar jeung euweuh.

Dibandingkeun sareng tabung vakum frekuensi tinggi, kaunggulan alat-alat frekuensi tinggi kaayaan padet sapertos kieu:

1.Good las kualitas: ngabandingkeun nunjukeun yen pipa baja dilas ku alat-alat frékuénsi luhur solid state boga lebar dilas seragam jeung panas, sarta pangsaeutikna burrs internal tur éksternal.

2. Énergi hemat: tés nunjukeun yen spésifikasi sarua welder ieu bisa ngahemat leuwih ti 25% listrik dibandingkeun parabot tube vakum

3.Water hemat: alatan leutik timer loss.does teu merlukeun teuing cooling water.so eta meakeun leuwih ti 50% kirang cai ti parabot tube vakum tina spésifikasi sarua

Ukuran 4.Small sarta beurat lampu: alatan ukuran leutik komponén utama(MOSFET) sarta ogé euweuh las transformer.filament regulators.cocog coils.gate circuits.etc. Jadi volume sakabéh leuwih ti 50 ° / 4. leuwih leutik batan parabot tube vakum tina spésifikasi sarua

5.Easy mun beroperasi: euweuh tegangan, tegangan puncak teu ngaleuwihan sababaraha ratus volt, jadi moal ngabalukarkeun tatu pribadi
