Tabung vakum mimiti Perkenalan Peralatan Frekuensi Tinggi

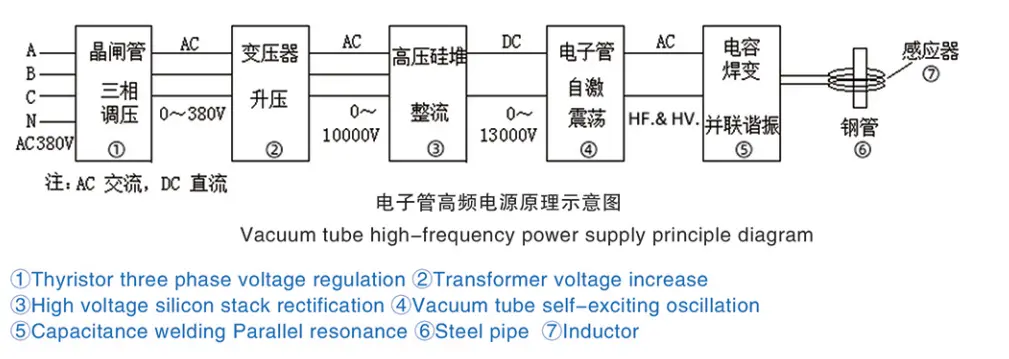

20 sababaraha taun ka pengker, sumber kakuatan frékuénsi luhur (ilahar katelah "furnaces frékuénsi luhur") dipaké pikeun pipa las jeung perlakuan panas di Cina éta utamana parabot jeung tabung éléktronik (ogé katelah "tabung vakum") salaku komponén inverter utama. Prinsip dasar ditémbongkeun dina gambar di handap ieu:

AC industri normal (tilu-fase opat kawat 380V / 50HZ di Cina) dirobah jadi AC adjustable mimitian ti 0 nepi ka 380V (frékuénsi unchanged) ngaliwatan thyristor tegangan AC regulator, lajeng stepped nepi ka ampir 10000V tegangan tinggi (frékuénsi unchanged) ku trafo tegangan luhur tegangan tinggi, lajeng tegangan luhur tegangan leres leres. DC, lajeng oscillated ku tube vakum ka HF na HV ayeuna, lajeng ngaliwatan LC résonansi paralel pikeun ngagedékeun arus osilasi, sarta sanggeus suplai ngurangan tegangan ka induktor dipaké pikeun pemanasan pipa baja jeung workpieces lianna.

Tujuan pangaturan tegangan AC nyaéta pikeun nyaluyukeun kakuatan input sareng kaluaran pikeun nyumponan sarat kerja, sareng nalika nyaluyukeun tegangan ogé kedah ngajantenkeun tegangan stabil pikeun mastikeun stabilitas kakuatan kaluaran alat dina kaayaan operasi anu tangtu.

Alatan pamakéan tube vakum (tegangan tinggi komponén arus leutik), tegangan kudu ngaronjat atawa teu bisa kaluaran kakuatan badag, tapi dina waktos anu sareng, guna adaptasi jeung impedansi leutik induktor, perlu salajengna ngurangan tegangan.

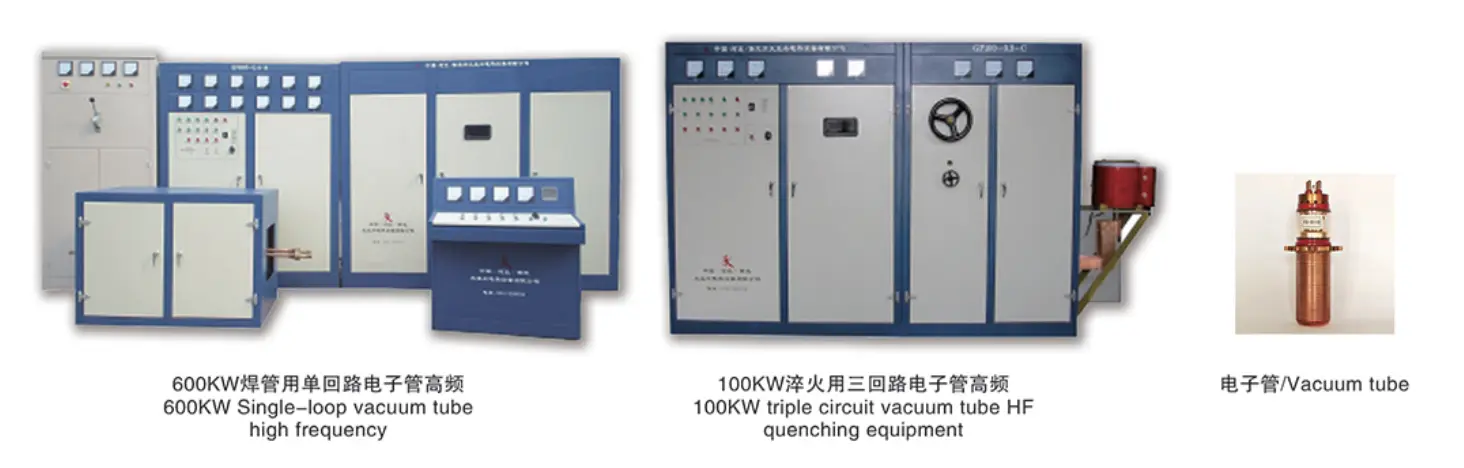

Poto di handap nyaéta 600KW single-loop vakum tube frékuénsi luhur jeung 100KW triple circuit vakum tube HF quenching parabot.

Dina industri pipa las, masih aya sajumlah leutik tabung vakum frékuénsi luhur, sedengkeun dina widang kayaning quenching na brazing, tabung vakum frékuénsi luhur masih loba dipaké.
