Padet-nagara golongan Frékuénsi luhur kakuatan suplai klasifikasi

Kawas tabung vakum frékuénsi luhur, sanajan prinsip dasar nu sarupa. solid kaayaan frékuénsi luhur ogé bisa digolongkeun kana sagala rupa jenis nurutkeun sarat béda kayaning pamakéan, komponén, kakuatan sarta frékuénsi.

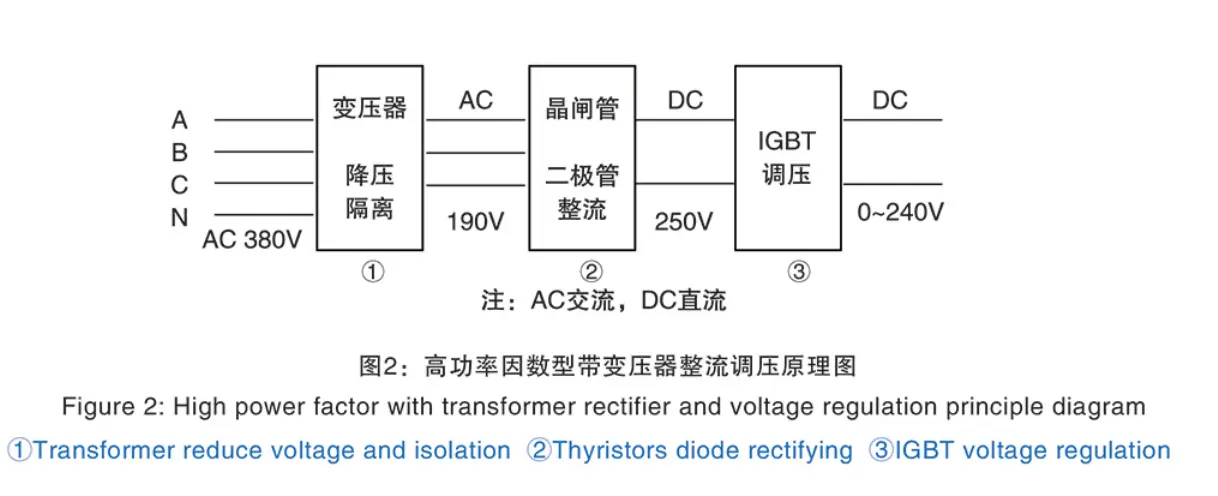

1. Digolongkeun ku rectifying pangaturan tegangan: Thyristors (SCR) bisa dipaké pikeun ngalengkepan rectification simultaneous jeung régulasi tegangan, atawa mimiti pamakéan dioda atawa thyristors rectifying lajeng nganggo IGBT ngatur tegangan. Paké IGBT ngatur tegangan nyaéta pikeun ngaronjatkeun faktor faktor.can ngahemat listrik sarta salajengna ngaronjatkeun kualitas las.

2. Numutkeun terminal input boga trafo atawa henteu bisa mengklasifikasikan dua rupa, lamun hareup euweuh trafo lajeng ilaharna sanggeus-balik bagian frékuénsi luhur bakal nambahan trafo frékuénsi luhur ngawujudkeun isolasi antara induktor na grid. Upami gaduh alat trafo input teras bakal dibagi trafo minyak-immersed éksternal sareng trafo garing.

3. Numutkeun komponén anu digunakeun dina sasak inverter, aya MOS tegangan-rendah (transistor pangaruh lapangan), MOS tegangan tinggi, IGBT (transistor Bipolar Gerbang lnsulated) sareng anu sanésna. tegangan, frékuénsi switching gancang jsb Ieu komponén alternatif ayeuna komponén MOS normal, ogé bisa ngaganti IGBT jadi pilihan kahiji pikeun equipment.Sic frékuénsi low komponén bisa dipaké dina sakabéh runtuyan produk parusahaan urang.sarta sanggeus loba dina situs verification.customer bisa milih kalawan kapercayaan.

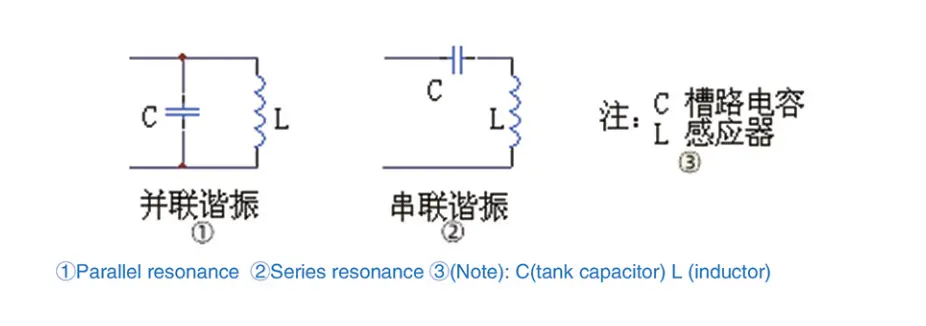

4. Nurutkeun kana sambungan béda tina sirkuit tank resonant, éta dibagi jadi dua jenis: runtuyan jeung paralel, ditémbongkeun saperti dina handap:

5. Nurutkeun kana métode instalasi, aya dua jenis: welder dipisahkeun jeung welder ci welder.Separated welder hartina panyaarah na inverter nyieun dua cabinets misah. Welder kompak hartina kabinét panyaarah jeung kabinét inverter nyieun sagala-di-hiji cabinet.Both runtuyan jeung paralel geus dipisahkeun welder na welder.Generally kompak alat-alat kakuatan low milih welder kompak jeung alat kakuatan badag milih welder dipisahkeun.

6. di pasar ayeuna, séri résonansi ilaharna ngagunakeun MOS tegangan tinggi atawa IGBT, sarta résonansi paralel ngagunakeun tegangan low MOS.No input step-down trafo pikeun résonansi runtuyan tapi trafo frékuénsi luhur bakal perlu nempatkeun sanggeus balik inverter bridge.For frékuénsi luhur paralel sababaraha perlu input step-handap trafo jeung sababaraha kudu trafo frékuénsi luhur sanggeus rectifying tegangan régulasi.

Sadaya jinis sumber kakuatan frekuensi tinggi gaduh ciri sorangan, alat-alat perusahaan di handap ieu bakal gaduh katerangan rinci.
