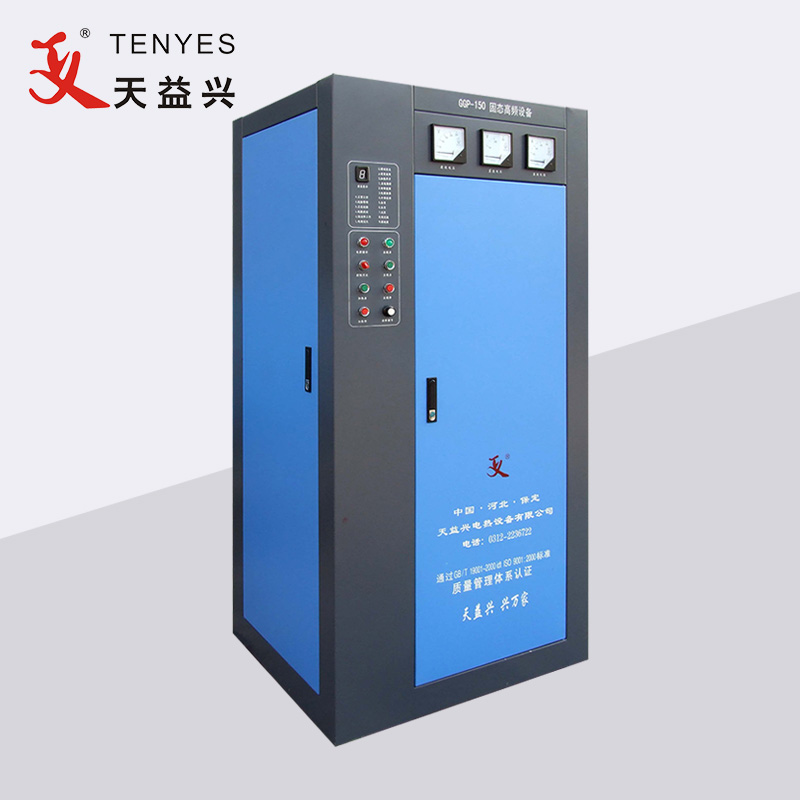

TENYES 150KW High Frequency Pipe Welding Machine adopts Tilu-fase AC (garis tegangan 380V, frékuénsi 50HZ) ngaliwatan step-down trafo lebet kana rectifier sasak (SCR tilu-fase kontrol pinuh sasak panyaarah) jadi pulsa arus langsung, sarta DC ieu ngaliwatan gelombang filter. lebet kana sasak inverter (adopts transistor kakuatan tinggi MOSFET) jadi ka arus frekuensi tinggi, sarta suplai arus frékuénsi luhur ieu loading sarta bisa dipaké pikeun weld pipe. Sasak inverter ngadopsi struktur modul sareng unggal pasangan unit kakuatan inverter tiasa kaluaran di luhur 50KW, alat-alat listrik anu béda sareng nganggo jumlah unit kakuatan anu béda, tapi struktur dasarna sami. sirkuit tank adopts runtuyan jeung struktur paralel, euweuh kaluaran las trafo, euweuh tegangan tinggi jeung ngurangan nganteurkeun leungitna.
150KW High Frequency Pipe Welding Machine ékspor ka Étiopia
150KW High Frékuénsi pipa las Mesin ékspor Kamboja
Dipeunteun kakuatan Kaluaran: 150kW
Mode las: tipe induksi
Dipeunteun tegangan DC: 240V
Dipeunteun DC ayeuna: 750A
Frékuénsi dipeunteun: 400KHZ
Sakabeh efisiensi: η≥85%
Tegangan catu daya: 3-fase 380V / 50Hz (alat-alat tiasa dianggo dina tegangan 380V ± 5%)
Kapasitas distribusi kakuatan: ≥200kVA
Faktor kakuatan: ≥0.85
Kabel catu daya: unggal fase kabel tambaga anu ditutupan plastik ≥150mm2, kawat taneuh≥75mm2
Nyadiakeun pipah baja / pipa las catu daya frekuensi tinggi, IRFP460 jeung recovery gancang diode (FRD) DSEI60-06P of American IR Corporation jeung Jérman IXYS Corporation dipaké pikeun ngabentuk converter listrik salaku alat kakuatan utama. Daya kaluaran modul kakuatan lapisan tunggal langkung ti 50KW, Mesin Las Pipa Frekuensi Tinggi 150KW ngadopsi modul kakuatan 3 lapisan (kontras sareng 150KW) paralel sareng sadayana mesin. Frékuénsi kerja dipeunteun nyaéta 350 KHz. Kakuatan kaluaran maksimum sadaya mesin tiasa langkung ageung ti 150 KW. Modul kakuatan anu sami gaduh silih tukeur.
Sirkuit kontrol ngadopsi mikrokomputer salaku inti sareng ngonpigurasikeun alat periferal anu sanés. Sadaya komponén kontrol dihijikeun dina dua papan (hiji nyaéta panyaarah sareng anu sanésna inverter). Dina dasar méré muter pinuh fungsi hébat software komputer jeung hardware, adjustment pangalusna tina panyaarah na inverter, sarta dibandingkeun jeung parabot tube vakum frékuénsi luhur aslina, éta boga kaunggulan handap:
Kualitas pipa anu dilas anu saé: Babandingan nunjukkeun yén lebar sareng pemanasan gabungan anu dilas malah sareng aya sakedik burr las.
Konservasi énergi: Tés nunjukkeun yén alat ieu ngahémat énergi listrik langkung ti 30% dibandingkeun sareng alat tabung vakum anu spésifikasi anu sami dina kaayaan operasi anu sami.
Hemat cai: Kusabab dissipation rendah, éta henteu peryogi teuing cai, ku kituna konsumsi cai langkung ti 50% kirang ti tabung éléktron spésifikasi anu sami.
volume leutik, lampu-beurat: Alatan kanyataan yén alat kakuatan utama (MOSFET, capacitance, jsb) sadayana leutik, sarta euweuh alat kawas regulator tegangan filamén, coil loyog, tank grid, trafo las, jsb. Sajaba ti éta, éta boga tegangan kerja lemah sareng dénsitas bungkusan tinggi, sarta volume sakabéh éta leuwih 50% leuwih leutik batan alat-alat tube séjén tina spésifikasi sarua.
Operasi gampang: Ieu instan sadia nalika dibuka, sarta eta bisa eureun instan. Teu perlu preheat eta dina tube éléktron sarta ogé teu kudu neruskeun cooling sanggeus eureun na.
Penanganan anu aman: tabung éléktron milik alat tegangan tinggi. Aya sapuluh rébu volt-tekanan luhur nalika gawéna. Nanging, MOSFET mangrupikeun alat tegangan rendah sareng tiasa dianggo dina modeu résonansi paralel (teu sapertos résonansi séri sababaraha produsén), anu teganganna pangluhurna ngan ukur sababaraha ratus volt, sareng umumna henteu tiasa nyababkeun cilaka pribadi.
pangropéa merenah: tampilan gagalna jelas.
Model di luhur bisa dipaké dina dipeunteun 150KW, frékuénsi 400KHZ solid kaayaan frékuénsi luhur.
