100KW padet Propinsi High Frékuénsi Compact pipe Welder

TENYES nyaéta parusahaan basis Cina nu specializes dina ngahasilkeun kualitas luhur solid kaayaan alat las frékuénsi luhur, kaasup 100KW Solid State High Frequency Compact Pipe Welder. Salaku produsén profésional sareng supplier, perusahaan nawiskeun sajumlah produk anu dirancang pikeun nyumponan kabutuhan aplikasi industri anu béda. 100KW Solid State High Frequency Compact Pipe Welder gaduh desain anu kompak sareng ringan. Ku ngagabungkeun bagian panyaarah sareng inverter kana kabinét tunggal, volume mesin diréduksi ku langkung ti 50% dibandingkeun sareng tukang las frekuensi tinggi konvensional anu ukuranana sami. Salaku tambahan, beuratna diréduksi ku langkung ti 30%, ngajantenkeun mesin langkung portabel sareng hemat rohangan.

Kirim Pananya

Panjelasan Produk

Ngaran alat: 100KW Solid State High Frequency Compact Pipe Welder

spésifikasi parabot: GGPY100KW

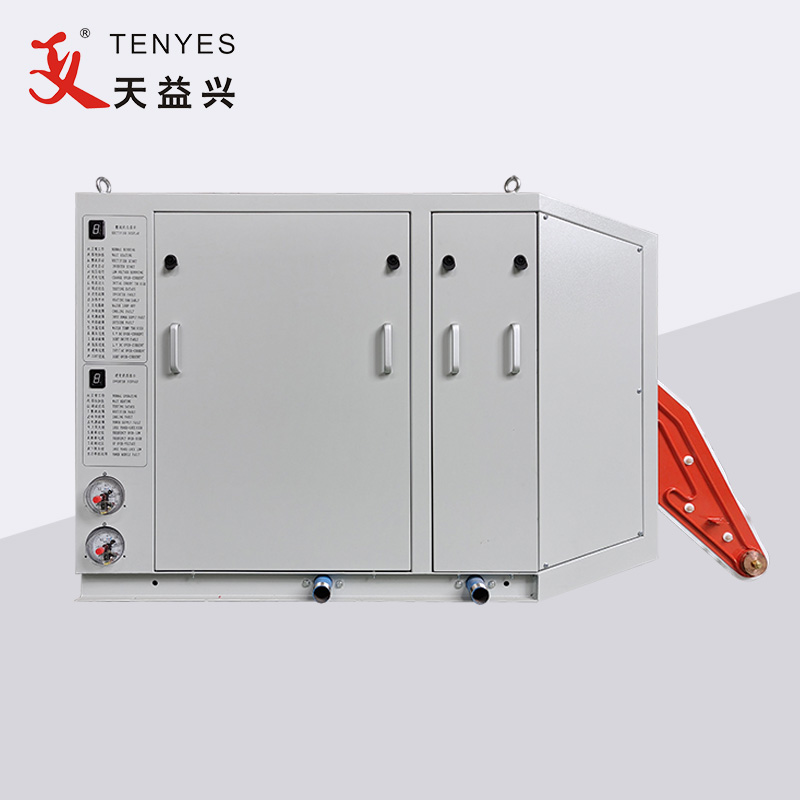

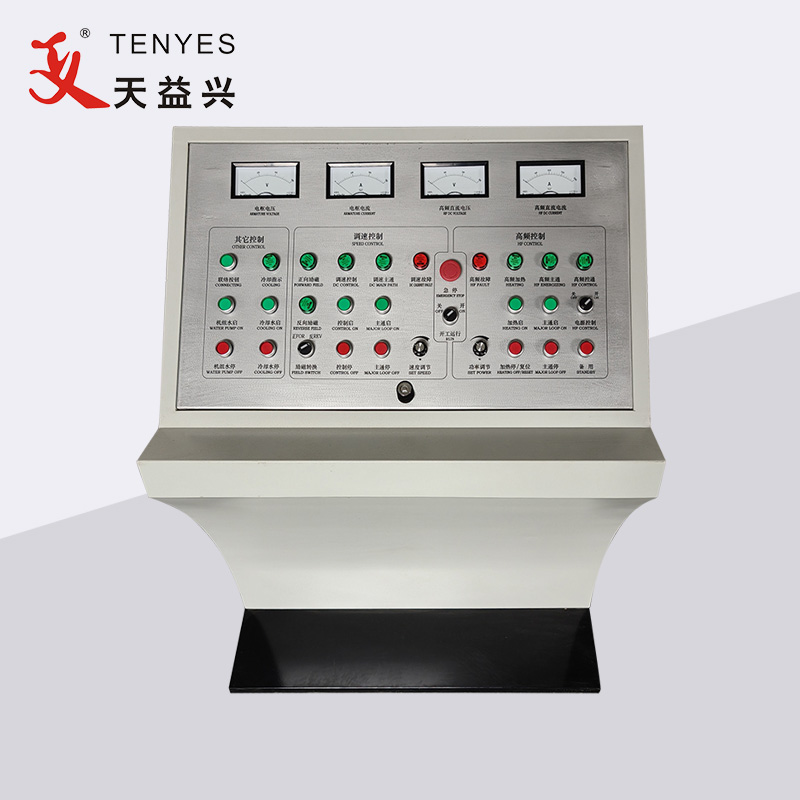

Komponén: kabinét utama, konsol operasi, sistem cooling

Pamakéan alat: utamana dipaké pikeun las baja karbon biasa, stainless steel, aluminium sarta pipa logam non-ferrous lianna.

Fitur:

1. Faktor kakuatan tinggi: Faktor kakuatan ≥ 0,95, euweuh parabot santunan kakuatan réaktif tambahan diperlukeun pikeun alat ieu.

2. Énergi-hemat jeung efisiensi tinggi: Kusabab trafo hambalan-handap isolasi frékuénsi luhur konvensional dihapus, garis interkonéksi nyata ngurangan, jadi leungitna kakuatan réaktif diréduksi. Tés nunjukkeun yén mesin sadaya-dina-hiji ngahémat sakitar 30% dibandingkeun sareng frékuénsi luhur solid-state konvensional.

3. Kakuatan kaluaran stabil: koefisien ripple kaluaran leutik, pipa baja dilas boga burrs kirang, kelim weld leuwih seragam, finish luhur, sarta kualitas weld téh alus.

4. Ukuran leutik, beurat hampang, sambungan saderhana, panyalindungan lengkep, waktos panyalindungan ranté sesar ≤10us, debugging merenah tur pamaliharaan, sarta parabot leuwih dipercaya.

Lingkup aplikasi:

①　Diaméter pipa baja φ 7- φ 12

②　The ketebalan témbok tina strip baja nyaeta 0.2-1mm

③　Metoda las: las induksi

④　Las laju: 60-130 M / mnt

Parameter operasi:

① kakuatan dipeunteun: 100KW

② Dipeunteun tegangan DC: 250V

③ Dipeunteun DC ayeuna: 450A

④ Frékuénsi dipeunteun: 600KHZ

⑤ efisiensi sakabéh: ≥ 85%

⑥ Kaluaran kakuatan frékuénsi luhur: ≥ 100kW

Syarat catu daya:

① Bentuk catu daya: tilu-fase opat kawat frékuénsi kakuatan AC, tegangan garis 380 ± 5%,

② Kapasitas catu daya: langkung ti 100kVA.

③ Faktor kakuatan: ≥ 0,85

④ kabel catu daya: kawat tambaga palastik ≥ 75mm²per fase, kawat taneuh ≥ 30mm²

100KW Solid State High Frequency Compact Pipe Welder éta kalebet panyaarah sareng inverter.

bagian panyaarah: ieu dipaké pikeun ngarobah tilu-fase 380V AC panyaarah kana 0-250V adjustable DC ayeuna sanggeus pangaturan tegangan, ku kituna pikeun minuhan kaperluan unit inverter engké. Diwangun dina sasak panyaarah tilu-fase, ngecas kapasitor, sasak IGBT, smoothing reaktor, alat filter, kontrol jeung sirkuit panyalindungan jeung alat tampilan.

Karakteristik sirkuit kontrol panyaarah: dikawasa ku mikrokomputer chip tunggal (mcs89c51) sareng sirkuit terpadu digital skala ageung, kalayan akurasi kontrol anu luhur, réspon gancang sareng tampilan kaayaan anu jelas.

Mode panyalindungan software: luhur leuwih-ayeuna (9), low leuwih-ayeuna (8), lepat éksternal (4), lepat catu daya asup (fase leungitna, over-tegangan, undervoltage, saimbangna serius tegangan tilu-fase, tampilan 3), sesar cai cooling (2), tegangan teu pantes jeung rasio arus (L), sesar inverter (Y).

Perlindungan hardware: panyalindungan switch utama, nyerep kapasitansi lalawanan, panyalindungan lalawanan (proteksi kilat), panyalindungan lebur gancang.

bagian inverter: balikkeun arus DC 0-250 dikirim ku kabinét panyaarah kana arus frékuénsi luhur ratusan kHz pikeun minuhan kaperluan pipa dilas.

Kabinét inverter diwangun ku bagian-bagian di handap ieu: unit kakuatan, kapasitor saluran, réaktansi bocor, sirkuit kontrol, AC cooling, jsb.
